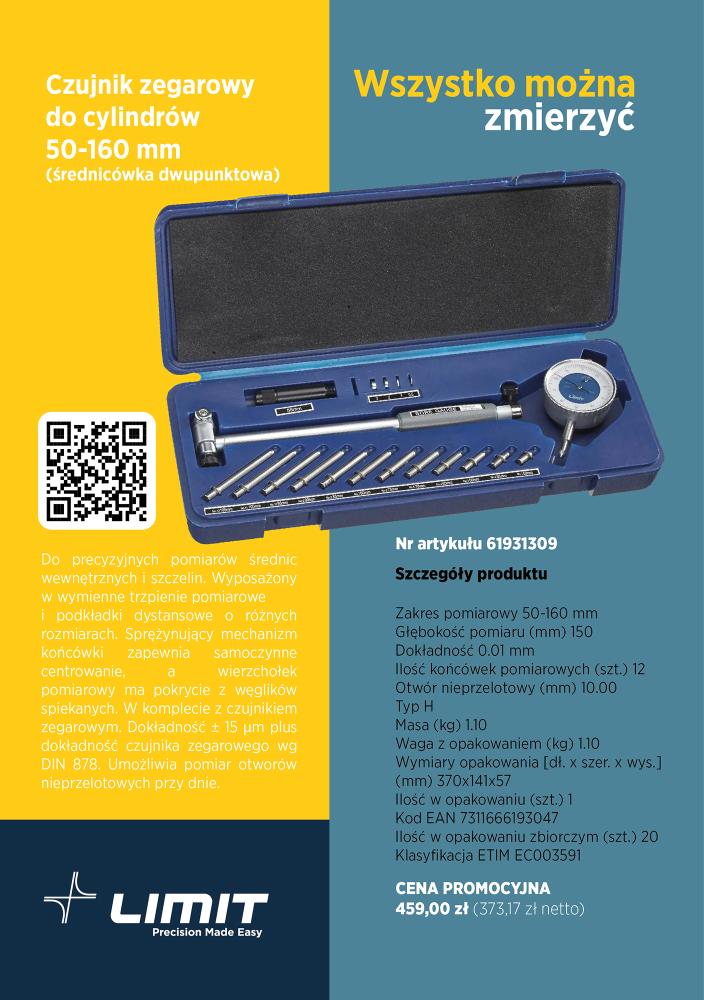

Czujnik zegarowy do cylindrów- średnicówka czujnikowa dwupunktowa

Czujnik zegarowy do cylindrów, określany również jako średnicówka czujnikowa dwupunktowa,

to precyzyjne urządzenie do mierzenia średnic wewnętrznych w zakresie od 50 do 160 mm. Urządzenie to charakteryzuje się wysoką dokładnością oraz obecnością wymiennych trzpieni pomiarowych, co pozwala na pracę w trudnodostępnych miejscach i otworach nieprzelotowych.

Kluczowe cechy techniczne czujnika zegarowego do cylindrów o zakresie 50–160 mm obejmują następujące parametry i funkcjonalności:
Parametry pomiarowe
Zakres pomiarowy: Wynosi on od 50 do 160 mm

Dokładność: Przyrząd charakteryzuje się dokładnością rzędu 0,01 mm
Specyfikacja wskazuje również na dokładność ± 15 µm (powiększoną o błąd samego czujnika zegarowego zgodnie z normą DIN 878)

Głębokość pomiaru: Maksymalna głębokość, na jakiej można dokonywać pomiarów, to 150 mm

Konstrukcja i materiały
Wymienne elementy: Zestaw zawiera 12 wymiennych trzpieni pomiarowych oraz podkładki dystansowe o różnych rozmiarach, co pozwala na dostosowanie narzędzia do konkretnej średnicy

Trwałość: Wierzchołek pomiarowy został pokryty węglikami spiekanymi, co zwiększa jego odporność na zużycie

Samocentrowanie: Czujnik wyposażony jest w sprężynujący mechanizm końcówki, który zapewnia automatyczne centrowanie przyrządu w mierzonym otworze

Funkcjonalność i zastosowanie

Pomiar otworów nieprzelotowych: Konstrukcja przyrządu umożliwia dokonywanie pomiarów w otworach nieprzelotowych blisko ich dna (minimalna odległość od dna to 10 mm)

Zastosowanie: Narzędzie służy do precyzyjnych pomiarów średnic wewnętrznych oraz szczelin

Dane fizyczne i zestaw

Zawartość: Przyrząd dostarczany jest w komplecie z czujnikiem zegarowym

Masa: Waga urządzenia wraz z opakowaniem wynosi 1,10 kg

Wymiary opakowania: 370 x 141 x 57 mm

Oprócz modelu o zakresie 50–160 mm, dostępne są następujące inne warianty zakresów pomiarowych czujników zegarowych do cylindrów marki Limit:
10–18 mm (Nr art. 61931002)
18–35 mm (Nr art. 61931101)
35–50 mm (Nr art. 61931200)
160–250 mm (Nr art. 61931408)
